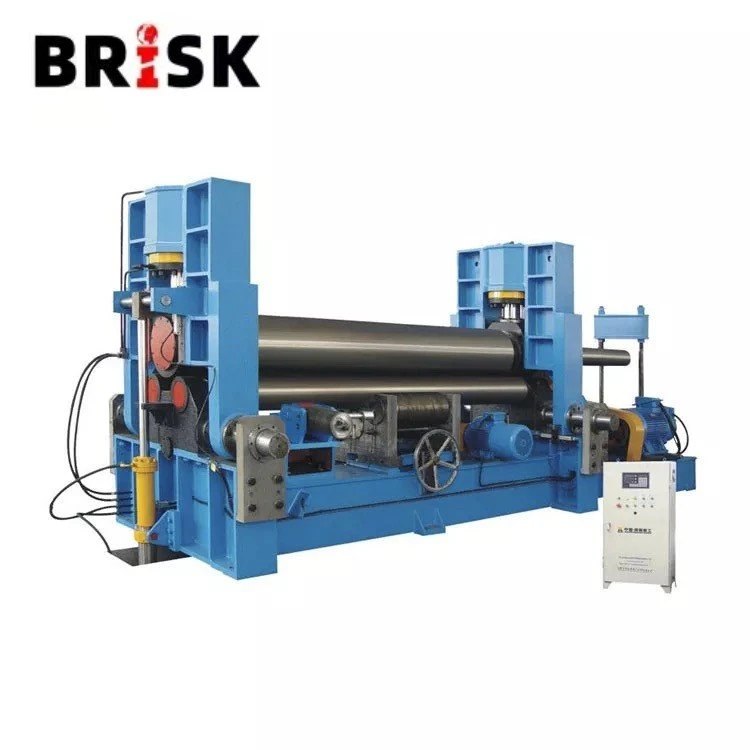

آلة الانحناء للصفائح المعدنية هي معدات معالجة المعادن المهنية ، تتكون بشكل أساسي من المكونات الرئيسية مثل الأسطوانة العلوية ، الأسطوانة السفلية ، نظام القيادة ، وما إلى ذلك. يستخدم المعدات على نطاق واسع في العديد من الصناعات مثل البترول ، والصناعة الكيميائية ، والمرجل ، والبناء ، والمرافق ، والهيكل المعدني ، وتصنيع الآلات ، وخاصة في عملية التصنيع من المرشحين ، وذات الحاويات الأخرى.
ميزات المنتج
تقنية متقدمة قبل الانحناء
تعتمد آلة الانحناء للصفائح المعدنية تقنية مبتكرة قبل الانحناء. من خلال برنامج الانحناء المسبق ، يتم ثني نهاية الصفيحة المعدنية بشكل مبدئي ، والذي يحل بشكل فعال مشكلة الزاوية الخلفية الناتجة عن الانحناء غير المنحدر لنهاية اللوحة المعدنية في المعالجة التقليدية ، وبالتالي تحسين دقة واتساق الأجزاء المنحنية. يتمتع آلة الانحناء المعدنية التي تستخدم هذه التكنولوجيا بدقة ثني تصل إلى ± 0. 3 مم ، أعلى بكثير من ± 1. 0 mm من طريقة الانحناء اليدوي التقليدية.
عملية فعالة وذكية
تم تجهيز آلة الانحناء للصفائح المعدنية بنظام CNC متقدم. يمكن للمستخدمين بسهولة تعيين معلمات الانحناء من خلال واجهة حوار حاسوب بشري بديهي لتحقيق تحكم تلقائي لعملية الانحناء. في الوقت نفسه ، يتمتع النظام أيضًا بوظيفة تشخيص ذاتي للخطأ ، والتي يمكنها على الفور اكتشاف الظروف غير الطبيعية والتعامل معها في تشغيل المعدات ، مما يضمن استمرارية واستقرار الإنتاج. بالمقارنة مع طريقة الانحناء اليدوي التقليدية ، يمكن زيادة كفاءة إنتاج آلة الانحناء المتداول بأكثر من 50 ٪.
قابلية تطبيق واسعة
تم تجهيز آلة الانحناء المتداول بمجموعة متنوعة من القوالب والإكسسوارات ، والتي يمكن أن تلبي احتياجات الانحناء من الألواح المعدنية من المواد والسماك والأشكال المختلفة. يمكن أن يلف أشكالًا مختلفة مثل O-type و U-type و multi-stage type ، وما إلى ذلك لتلبية احتياجات التطبيقات المختلفة.
حملة قوية واستقرار جيد
من خلال تبني التكنولوجيا الهيدروليكية أو الهوائية المتقدمة ، فإن الأسطوانة السفلية هي الأسطوانة النشطة ويمكن نقلها أفقياً ؛ الأسطوانة العلوية هي الأسطوانة المدفوعة ويمكن تعديلها لأعلى ولأسفل بحيث يمكن للمعدات بسهولة التعامل مع مهام الانحناء المعقدة المختلفة ويمكن أن تتدحرج قوسًا مستديرًا ، ومجموعة معينة من قطع العمل المخروطية. بالإضافة إلى ذلك ، يحتوي نظام التحكم في الجهاز أيضًا على وظيفة حماية الحمل الزائد. عندما يتم تحميل الجهاز ، يمكن أن يتوقف تلقائيًا ، وتجنب تلف المعدات أو حوادث السلامة الناتجة عن التحميل الزائد. بعد أن تعمل آلة الانحناء للوحة المعدنية بشكل مستمر لمدة 24 ساعة ، لا يزال نطاق تقلب زاوية الانحناء ضمن ± 0.
معلمات المنتج
|
اسم المنتج |
W11s 3 Roller Universal Plate Rolling Machine | |||||||
|
يكتب |
سمك ما قبل الانحناء |
سمك المتداول |
لوحة الملف القصوى |
Coilboard أقصى عرض |
أعلى لفة قطر |
قطر لفة السفلي |
قطر لفة الجانبية |
محرك |
|
W11S-6×2000 |
6 |
6 |
2000 |
5.5 |
180 |
180 |
145 |
5.5 |
|
W11S-6×2500 |
6 |
6 |
2500 |
5 |
210 |
210 |
165 |
7.5 |
|
W11S-8×2000 |
6 |
8 |
2000 |
5 |
215 |
215 |
165 |
7.5 |
|
W11S-8×2500 |
6 |
8 |
2500 |
5 |
230 |
230 |
180 |
7.5 |
|
W11S-12×2000 |
10 |
12 |
2000 |
5 |
260 |
260 |
200 |
11 |
|
W11S-12×2500 |
10 |
12 |
2500 |
5 |
280 |
280 |
220 |
15 |
|
W11S-16×2000 |
12 |
16 |
2000 |
5 |
280 |
280 |
220 |
15 |
|
W11S-16×2500 |
12 |
16 |
2500 |
5 |
330 |
330 |
260 |
22 |
|
W11S-16×3200 |
12 |
16 |
3200 |
5 |
360 |
360 |
280 |
30 |
|
W11S-20×2000 |
16 |
20 |
2000 |
5 |
330 |
330 |
260 |
22 |
|
W11S-20×2500 |
16 |
20 |
2500 |
5 |
360 |
360 |
280 |
30 |
|
W11S-25×2000 |
16 |
25 |
2000 |
5 |
360 |
360 |
280 |
30 |
|
W11S-25×2500 |
20 |
25 |
2500 |
4.5 |
410 |
400 |
320 |
37 |
|
W11S-30×2000 |
25 |
30 |
2000 |
4.5 |
410 |
400 |
320 |
37 |
|
W11S-30×2500 |
25 |
30 |
2500 |
4.5 |
470 |
470 |
390 |
45 |
|
W11S-30×3000 |
25 |
30 |
3000 |
4.5 |
560 |
520 |
420 |
55 |
|
W11S-40×2500 |
35 |
40 |
2500 |
4.5 |
560 |
520 |
420 |
55 |
|
W11S-40×3000 |
36 |
40 |
3000 |
4 |
650 |
580 |
480 |
60 |
|
W11S-50×2500 |
40 |
50 |
2500 |
4 |
650 |
620 |
500 |
60 |
|
W11S-50×3000 |
40 |
50 |
3000 |
3.5 |
720 |
650 |
520 |
75 |
|
W11S-60×3000 |
50 |
60 |
3000 |
3.5 |
750 |
710 |
560 |
90 |
عملية عمل المنتج
3 بكرات آلة الانحناء للوحة المعدنية هي الجزء الأكثر أهمية.
معالجة لفة العمل الأسطوانة هي:
التزوير → المعالجة الحرارية بعد التزوير ← تحول خشن ← التخفيف ← تحول دقيق → علاج تبريد السطح ← طحن ناعم.
تفاصيل المنتج
وحدة لفة العلوية
يتم تدوير الأسطوانة العلوية بواسطة معدات محرك الأقراص الرئيسية ويدعمها محامل SP -1 في كلا الطرفين. يتم حماية جانب محرك الأقراص بمفتاح مسطح يتخطى معدات محرك الأقراص الرئيسية لنقل عزم الدوران ، في حين أن الجانب غير المحرك محمي بواسطة الصلب. مادة لفة العلوي هي 42Crmo ، تصلب من خلال المعالجة الحرارية لتحقيق صلابة Hb 220-300.
وحدة القيادة الرئيسية
يتكون محرك الأقراص الرئيسي من محرك هيدروليكي وثلاثة تروس التخفيض التي تنقل عزم الدوران إلى لفة العلوي. يتضمن الجهاز أيضًا محركًا وصندوق تروس تخفيض. يعتمد مصدر الطاقة للمحرك على متطلبات العميل.
وحدة لفة السفلية
تدعم وحدة لفة السفلية أقل المحمل ، مع إطار الإسكان المحمل المثبت على المسارات على كلا الجانبين. يتم توصيل المكبس في الأسفل بأسطوانة ، مما يسمح برفع المحامل وخفضها على طول المسارات تحت عمل الضغط الهيدروليكي. يتم ضبط قوة التثبيت المطلوبة للوحة الصلب الموجودة على لفة السفلى بواسطة صمام التحكم في الضغط في النظام الهيدروليكي ، بناءً على حجم قضيب الدفع. يمكن لف لفة منخفضة إضافية وتعديلها لتعزيز دقة المنتج.
وحدة لفة جانبية
يتم تركيب محامل لفة جانبية على مقعد محمل شعاعي ، مع رفوف على جانبي المحامل المثبتة في المسارات. يتم توصيل المكبس في الأسفل بأسطوانة زيت ، مما يمكّن المحامل من الميل لأعلى ولأسفل على طول المسارات تحت عمل الضغط الهيدروليكي. يتم ضبط حجم قوة الدفع التي يمارسها قضيب المكبس بواسطة صمام التحكم في الضغط في النظام الهيدروليكي ، وفقًا لاحتياجات لوحة الصلب. تتكون لفات الجانبية من الصلب عالي الجودة من سبائك ، صلبة من خلال المعالجة الحرارية لتحقيق صلابة HB 220-280.
وحدة الدوران
تستخدم وحدة الدوران أسطوانة النفط والمفصلات لتفكيك ودفع محمل الأسطوانة على آلة الدوران ، مما يسمح لها بالانتقال وإخراج المنتجات.
شهادة المنتج
المنتجات السريعة لديها شهادة CE و ISO.
ملف تعريف الشركة
Brisk هي شركة تصنيع محترفة لكل من W11 و W11F و W11s و W12 CNC Series Rolling Machines. إذا كنت مهتمًا بمنتجاتنا ، فيرجى الاتصال بنا!
التعليمات
1. هل أنت شركة تصنيع أو شركة تداول؟
نحن الشركة المصنعة ولدينا فريق تصميم.
2. ما هو منتجك الرئيسي وما هو السوق الأجنبي الرئيسي؟
منتجاتنا الرئيسية هي المكابح الصحفية ، وآلات المقصات ، وآلات لفة الألواح ، وآلات تشكيل لفة الملف الشخصي ، والمنتجات المتعلقة بالعمل المعدني.
أسواقنا الأجنبية الرئيسية هي آسيا وأمريكا الشمالية وأمريكا الجنوبية وأوروبا وأفريقيا.
3. ما هي مزايا منتجاتك؟
التكوين الرئيسي هو تصدير منتجات الجودة القياسية مع قطع الغيار الشهيرة للعلامة التجارية ، ويضمن فريق فحص جودة المنتج المهني أن الجهاز عالي الجودة والدقة والعيش.
4. وهل يمكنك تحديث عملية الإنتاج أثناء الإنتاج؟
بالطبع ، سنبقيك على اطلاع بتفاصيل الإنتاج أسبوعيًا.
5. ما هي شروط الدفع الخاصة بك؟
T/T ، L/C ، Western Union ، PayPal ، Alibaba Secure Payment وما إلى ذلك.
